Twisted pair unshielded atau biasa di singkat UTP adalah sebuah kabel sebagai media transmisi di jaringan area lokal atau biasa kita kenal dengan sebutan LAN. Kabel UTP termasuk kabel yang tidak memiliki perlindungan dan memiliki serangkaian kabel yang dipuntir bersama. Fungsi kabel UTP sendiri adalah dapat digunakan sebagai kabel untuk jaringan area lokal (LAN) dalam sistem jaringan / jaringan komputer, dan umumnya kabel UTP memiliki impedansi sekitar 100 ohm, dan juga dibagi menjadi dalam beberapa kategori tergantung pada kemampuan untuk mengirimkan data.
Selain itu juga kabel UTP memiliki fungsi di setiap warna kabelnya, kabel utp ini biasanya di gunakan untuk sebuah koneksi penghubung antara router dan komputer sehingga bisa mengakses internet, kebel UTP ini biasanya di gunakan untuk komputer yang ada di sekolah, gedung, toko, warnet dan lainya agar terhubung di internet. biasanya terdapat satu komputer yang di pakai untuk sebuah server yang bertujuan untuk memonitoring jaringan.
Dengan kabel UTP ini, kita juga dapat berbagi data antara komputer yang terhubung ke jaringan dengan cara yang sangat mudah dan cepat, kebel ini sangat penting untuk dihubungkan sehingga komputer yang kita gunakan dapat menjelajahi Internet. Mungkin bagi Anda yang memiliki router di rumah, sekolah dan kantor, kabel ini sangat wajib karena dengan kabel ini kita akan lebih mudah untuk berbagi data atau dokumen dan kita juga dapat mengakses internet lebih cepat..
Kabel UTP terdapat 8 kabel yang masing – masing kabel mempunyai fungsi yang berbeda – beda, kabel UTP sendiri biasanya pada bagian ujung tersambung RJ45, RJ45 tersebut yang berfungsi sebagai konektor untuk menghubungkan kabel utp di konektor komputer atau laptop anda.

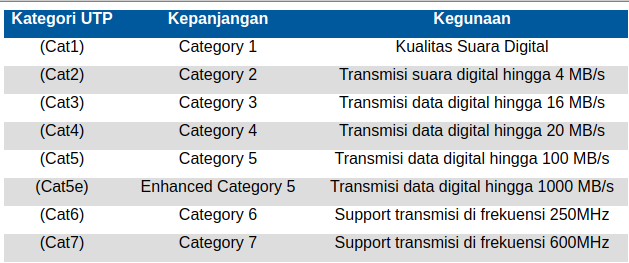

Pembahasan Kategori UTP :
Category 1 (Cat1)
Category 1 atau di singkat dengan (Cat1) adalah sebuah kabel UTP dengan kualitas teransfer terendah, Cat 1 di rancang untuk mendukung sebuah komunikasi suara digital, selain itu juga Cat1 di gunakan pada tahun 1983 di gunakan untuk sebuah penghubung layanan telpon pada saat itu. kabel dengan kategori cat1 ini kurang sesuai di gunakan untuk mentransmisikan data digital.
Category 2 (Cat2)
Category 2 atau kita singkat dengan (Cat2) adalah sebuah kabel UTP dengan kualitas transfer sangat baik di bandingkan category sebelumnya yaitu Cat1 (category 1), namun kabel UTP dengan Category 2 ini kurang cocok di gunakan untuk sebuah jaringan di era saat ini karena mempunyai transfer data yang sangat kecil hanya berkisar 4 MB/s. Kabel dengan Category 2 biasa di gunakan untuk menghubungakn sebuah node – node jaringan pada teknologi token ring buatan ibm.
Category 3 (Cat3)
Category 3 atau biasa kita singkat dengan (Cat3) adalah sebuah transfer data di gital dengan kecepatan transfer 16 MB/s kabel dengan kategori ini banyak di gunakan pada sebuah jaringan pada token ring yang di buat IBM sebagai pengganti kategori kabel utp sebelumnya yaitu Cat2, Category 3 di rancang menggunakan kawat tembaga 24 Gauge dalam konfigurasi empat pasang kawat yang dipuntir kabel dengan kategori ini di lindungi oleh insulasi.
Category 4 (Cat4)
Category 4 atau biasa disingkat dengan (Cat4) adalah sebuah transmisi digital dengan berkecepatan hingga 20 MB/s jenis kabel ini lebih baik dari Kategori sebelumnya yaitu Category 4, pada kabel jenis cat 2 ini menggunakan kabel 22 Gauge atau 24 Gauge empat pasang kawat yang di puntir dan di lindungi insulasi. kabel jenis ini support Ethernet 10BaseT dan sering di gunakan pada IBM token ring karena kecepatnya lebih baik dari kategori sebelumnya.
Category 5 (Cat5)
Category 5 atau biasa di singkat (Cat5) adalah sebuah kabel yang di gunakan pada jaringan di era sekarang ini karena kabel ini berkecepatan hingga 100 MB/s dan lebih baik dari kategori sebelumnya yaitu Cat 4. kabel jenis ini di rancang untuk komunikasi suara dan juga data dengan kecepatan yang cukup tinggi. kabel ini menggunakan kawat tembaga yang di puntir atau biasa di sebut (twised pair) dan di lindungi oleh insulasi. kebel jenis ini telah di standarisasi (EIA) dan (TIA), Cat5 ini sudah support Ethernet (10BaseT), Fast Ethernet (100BaseT), dan Gigabit Ethernet (1000BaseT). kabel ini di rekomendasikan untuk semua jenis instalasi jaringan.
Enhached Category 3 (Cat3e)
Encached Category 5 adalah sebuah kabel perbaikan dari Category 5 yang berkecepatan hingga 1000 MB/s dan lebih baik dari versi sebelumnya yaitu cat5 dan ini banyak di gunakan untuk banyak jaringan sekarang ini namun kabel jenis ini mempunyai harga yang cukup mahal. jenis Cat5e ini di gunakan untuk sebuah transmisi data dan suara digital dengan kecepatan yang cukup tinggi.
Category 6 (Cat6)
Category 6 atau biasa di sebut dengan Cat6 adalah sebuah kabel dengan frekuensi 250MHz yang banyak di gunakan hingga saat ini, kabel ini dengan kecepatan sangat tinggi dan lebih baik dari Cat 5e. kabel jenis ini biasa di gunakan untuk transmisi pada frekuensi 250MHz
Category 7 (Cat7)
Category 7 atau biasa kita kenal dengan Cat7 adalah sebuah kabel yang support transmisi digital dengan frekuensi 600 MHz jenis kabel ini sangat bagus dari versi – versi sebelumnya karena memiliki transmisi yang sangat cepat dan janis ini mempunyai harga yang cukup tinggi dari kategori – kategori lainya.
- Urutan Kabel Cross Over

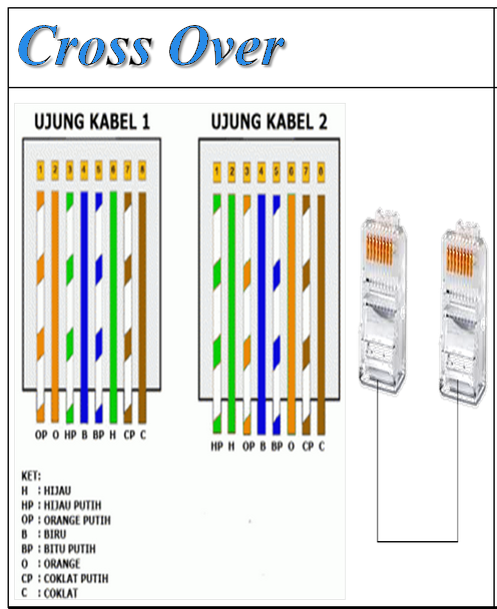

Keterangan Gambar Cross Over :
Ujung Kabel Cross Over 1 :
- OP : Orange Putih
- O : Orange
- HP : Hijau Putih
- B : Biru
- BP : Biru Putih
- H : Hijau
- CP : Coklat Putih
- C : Coklat
Ujung Kabel Cross Over 2 :
- HP : Hijau Putih
- H : Hijau
- OP : Orange Putih
- B : Biru
- BP : Biru Putih
- O : Orange
- CP : Coklat Putih
- C : Coklat
- Urutan Kabel Straight Through

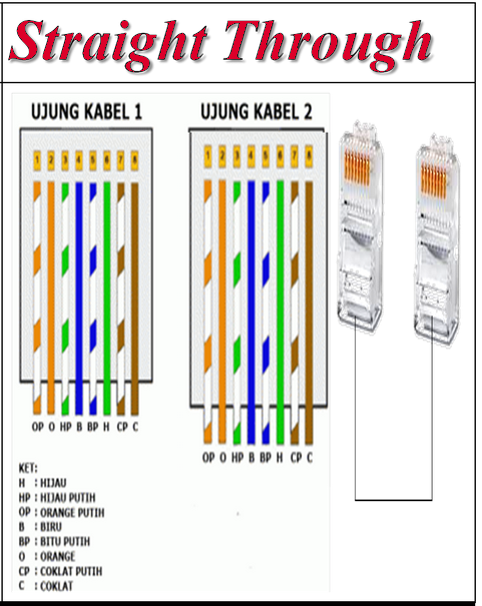

Keterangan Gambar Straight Through :
Ujung kabel Straight Through 1 :
- OP : Orange Putih
- O : Orange
- HP : Hijau Putih
- B : Biru
- BP : Biru Putih
- H : Hijau
- CP : Coklat Putih
- C : Coklat
Ujung Kabel Straight Through 2 :
- OP : Orange Putih
- O : Orange
- HP : Hijau Putih
- B : Biru
- BP : Biru Putih
- H : Hijau
- CP : Coklat Putih
- C : Coklat
Kabel Cross Over :
- Di gunakan untuk menghubungkan dua buah komputer atau laptop secara langsung.
- Berguna untuk menghubungkan dua buah HUB atau Switch menggunakan port biasa diantara kedua HUB atau Switch.
- Biasa di gunakan untuk menghubungkan sebuah komputer atau laptop ke port uplink Switch.
- Untuk menghubungkan sebuah port LAN router ke port biasa pada HUB atau Switch.
Penggunaan kabel straight :
- Di gunakan untuk menghubungkan sebuah komputer atau laptop ke port biasa pada Switch.
- Berguna untuk menghubungkan komputer atau laptop ke port LAN modem cable/DSL.
- Biasa kita gunakan untuk menghubungkan port WAN router ke port LAN modem cable atau DSL.
- menghubungkan dari port LAN router ke port uplink pada Switch.
- menghubungkan dua HUB atau Switch dengan salah satu HUB atau Switch menggunakan port uplink dan yang lainnya menggunakan port biasa.
Fungsi Warna pada Kabel UTP :
- Orange : berfungsi sebagai media penghantar paket data.
- Putih Orange : berfungsi sebagai media penghantar paket data.
- Hijau : berfungsi sebagai media penghantar paket data.
- Putih Hijau : berfungsi sebagai media penghantar paket data.
- Biru : berfungsi sebagai media penghantar paket suara.
- Putih Biru : di gunakan sebagai sebuah media penghantar paket suara.
- Cokelat : berfungsi untuk menghantarkan tegangan arus searah atau biasa di sebut DC.
- Putih Cokelat : berfungsi untuk menghantarkan tegangan arus searah atau biasa di sebut DC.
Pada kesimpulanya kabel UTP sangatlah penting pada era sekarang ini dengan kabel utp kita bisa menghubungkan sebuah komputer atau laptop pada sebuah jaringan internet. dan berbagi sebuah data atau files dengan kecepatan sangat tinggi dengan saling terhubung menggunakan kabel UTP ini. sekian postingan tentang Pengertian Dan Fungsi Warna Dari Kabel UTP semoga pada postingan ini anda dapat mengetahui pengertian dan fungsi setiap warna dari kabel UTP saya ucapkan terimakasih banyak telah berkunjung.
